在電力電子技術高速發展的現在，IGBT模塊作為主要功率器件，已成為推動新能源、軌道交通、工業自動化等領域變革的關鍵力量。其全稱為絕緣柵雙極型晶體管模塊（Insulated Gate Bipolar Transistor Module），通過融合MOSFET的高輸入阻抗特性與雙極型晶體管的低導通壓降優勢，實現了高效、可靠的功率轉換能力。

技術架構與演進歷程

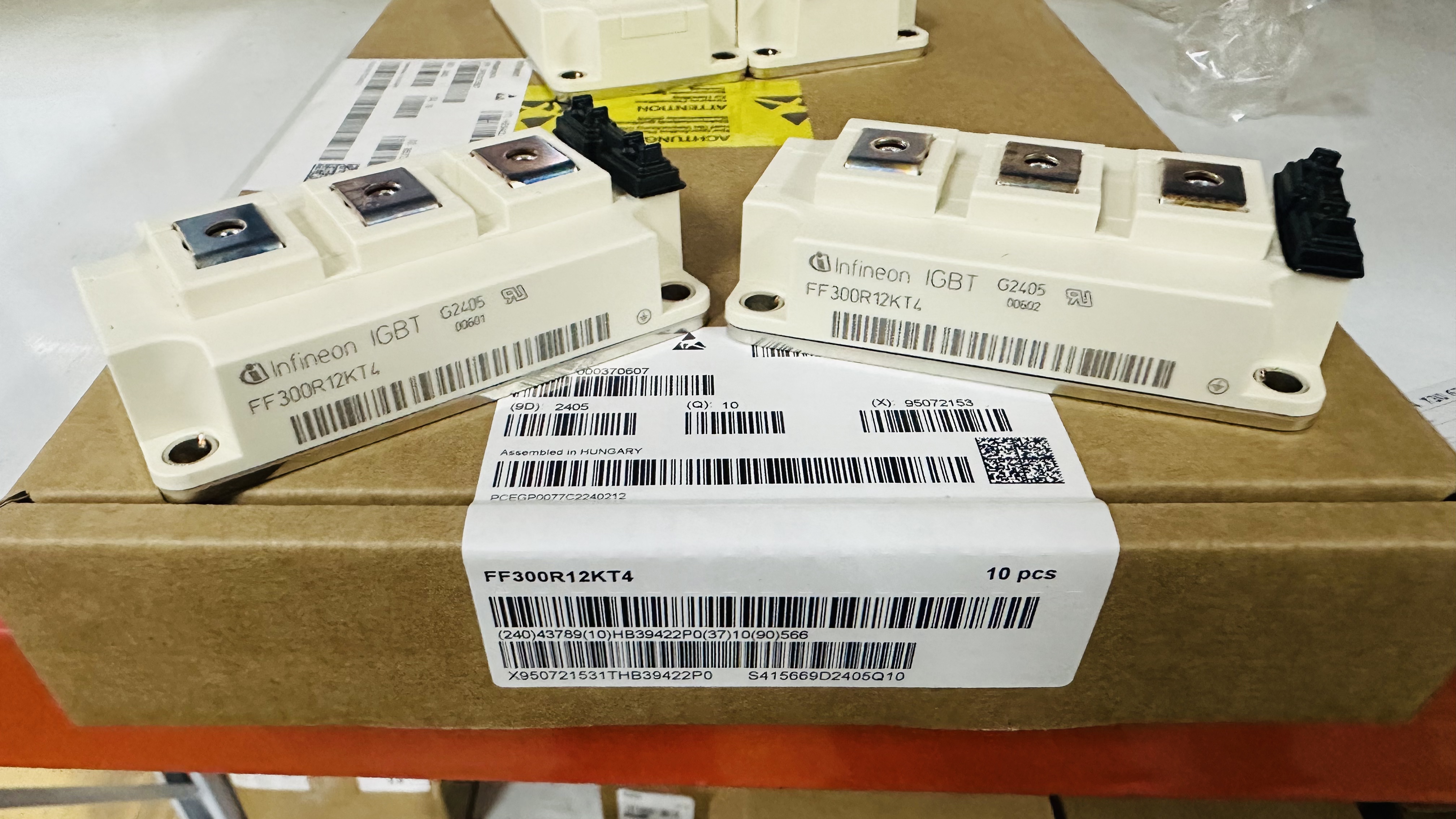

IGBT模塊由IGBT芯片與續流二極管芯片通過特定電路橋接封裝而成，其內部采用多層復合結構：氧化膜隔離的柵極與發射極構成電壓控制端，集電極與發射極之間則通過PNP晶體管與N溝道MOSFET的協同作用實現電流通斷。自1979年首代概念器件問世以來，該技術經歷了從平面柵到溝槽柵的結構革新，以及從穿通型（PT）到非穿通型（NPT）、弱穿通型（LPT）的縱向設計迭代。20世紀90年代中期引入的溝槽柵技術，通過硅干法刻蝕工藝將通態電壓與關斷時間的性能參數優化了30%以上，而2015年后量產的第七代IGBT模塊更將功率密度提升40%，同時降低開關損耗25%。

應用場景解析

在新能源汽車領域，IGBT模塊占據電機控制器成本的8%-10%，承擔著直流電到交流電的逆變功能。以特斯拉Model 3為例，其采用的碳化硅基IGBT模塊使電機效率提升至97%，續航里程增加15%。在光伏發電系統中，IGBT模塊構成的逆變器將直流電轉換為符合電網標準的交流電，轉換效率達98.5%以上，保障了光伏電站25年使用壽命內的穩定運行。軌道交通領域，CR400AF復興號動車組的牽引變流器采用3300V/1200A級IGBT模塊，實現每公里0.03千瓦時的低能耗。

制造工藝與可靠性保障

IGBT模塊的封裝工藝涉及真空回流焊接、超聲波鍵合、激光打標等12道精密工序，空洞率需嚴格控制在1%以下。其內部采用三明治結構：硅片通過鋁線鍵合與陶瓷絕緣基板連接，再經高可靠性錫焊技術固定于銅底板。這種設計使熱循環壽命達到5000次以上，溫升幅度較傳統封裝降低15℃。針對高鐵、艦艇等極端應用場景，模塊采用共燒瓷片多芯片技術，將無源元件埋層于襯底中，使電路接線電感降低60%，系統效率突破98%。

市場競爭格局與發展趨勢

全球IGBT市場呈現英飛凌、三菱、富士電機三足鼎立的格局，2024年CR3市場份額達51%。但國內企業正加速突破：斯達半導在新能源汽車IGBT模塊領域市占率躋身全球前六，士蘭微的1200V IGBT芯片已通過車規級認證。技術發展呈現三大趨勢：一是材料革新，SiC基IGBT模塊使工作結溫提升至200℃，功率密度增加3倍；二是結構優化，雙面散熱封裝技術將熱阻降低至0.1K/W；三是智能化集成，內置溫度/電流傳感器的智能模塊可實現故障自診斷。

未來挑戰與機遇

盡管國內IGBT產業規模預計2025年將達458億元，但芯片設計、失效分析等技術仍受制于人。車規級IGBT的2年導入周期與軌道交通領域6500V以上電壓等級的技術壁壘，仍是國產化進程的主要障礙。不過，隨著"雙碳"戰略推進，2025年新能源汽車與充電樁領域?qū)GBT的需求將分別突破200億和240億元。第三代半導體材料的產業化應用，更可能催生千億級市場空間。

在這場由IGBT模塊驅動的能源變革中，技術創新與產業鏈協同正重塑全球競爭格局。從高鐵飛馳到光伏并網，從電動汽車到智能電網，IGBT模塊以每秒百萬次的開關動作，編織著現代社會的能源脈絡。隨著國產廠商在芯片設計、封裝測試等環節的持續突破，中國有望在2030年前實現IGBT自給率70%的目標，為全球能源轉型貢獻東方智慧。
